Atari 800 NTSC Reparatur

Hi JoSch,

RAM- und ROM-Karten müsste ich noch über haben (muss ich nur mal suchen). Eine nagelneue, unverbaute Incognito 800 hätte ich auch noch da.

Was die Gehäuse der 400´er und 800´er angeht: Ja, die leiden unglücklicherweise fast alle unter der Glasknochenkrankheit 😞. Ich hatte da auch so einige Exemplare, die den Weg über´n großen Teich leider nicht im ganzen Stück überlebt haben 😞.

@410: Die gibts in mehreren Ausführungen, einmal mit eingebauten NT und einmal mit externen NT. Wenn deine 410 ein eingebautes NT hat, dann nimm doch dafür einfach einen kleinen 220V -> 110V Converter. Die gibts schon für kleines Geld, ggf. hätte ich da auch noch einen über (muss mal gucken).

Gtx., andY

Ich habe einen Satz Ram/Rom-Karten aus einem NTSC-800er über, kannst du gern haben. In meinem wurden die von Panos' Boards ersetzt:

https://forums.atariage.com/topic/337925-new-personality-board-for-the-a800/

JoSch schrieb: Ich habe zwei Atari 800 NTSC gefunden.

Wo findet man denn heute noch so etwas? (Hörte sich für mich an wie: "Ich bin da die Straße entlagspaziert und plötzlich...") 😁

JoSch schrieb: - Ein 410 war dabei, scheint aber ein US-Modell zu sein. Weiß jemand, welche Versorgungsspannung der intern braucht?

Für den https://abbuc.de/mitglieder/hardware-ressort/hardwarekatalog/atari-410/ habe ich damals diese Angaben gefunden:

410: Eingebautes Netzteil 410-A: 410-P: Steckernetzteil 6V= / 0,3A

Hat das Tape ein eingebautes Netzteil oder eine Klinkenbuchse? Ich habe selbst ein "P"-Modell, da steht neben der Buchse noch "DC 6V" und auf dem Aufkleber ist eine Stromaufnahme von 300 mA angegeben.

Ich habe noch zwei Schaltpläne für den 410er, einmal mit "J" (verm. für das Japan-Modell), einmal mit "H" (verm. Hongkong) gekennzeichnet.

In den 2003 gezeichneten Plänen ist zwar das Netzteil mit drin, aber leider ohne konkrete Spannungsangaben. Das Fieldmanual gibt da auf den ersten Blick auch keinerlei genaueren Hinweise preis. Siehe Deine PN.

Ich würde mal sehen ob auf dem Motor eine Spannug angegeben ist; diese zuzüglich ~1.5 V (fallen an D1/D2 und Q1 ab), dann dürftest Du ungeführ richtig liegen.

Wenn Du eine Möglichkeit hast den 410 mit 110 V zu versorgen, würde ich das einfach tun und dann die Betriebsspannung messen. Dabei aber im Hinterkopf behalten daß eventuell mehr als 110 V am Trafo anliegen; unsere Netzspannung ist im Laufe der Jahre von 220 V auf 230..240V erhöt worden. Da die Betriebsspannung für die Elektronik nicht weiter stabilisiert wird, ist diese dann entsprechend etwas höher.

Die findet man bei eBay … sah echt übel aus ,hatte die Auktion auch unter Beobachtung 😀

Cossi schrieb: Die findet man bei eBay … sah echt übel aus ,hatte die Auktion auch unter Beobachtung 😀

Ach guck an, ja, die hatte ich auch im Blick 😉, war aber weder fürs ABBUC-Forum hier, noch für mich relevant, weil die Gehäuse fast immer (!) das "unlösbare" Problem sind und es gibt (m.W.n.) auch keine Ersatzgehäuse bisher...

Gtx., andY

Sleeπ schrieb: Für den https://abbuc.de/mitglieder/hardware-ressort/hardwarekatalog/atari-410/ habe ich damals diese Angaben gefunden:

410: Eingebautes Netzteil 410-A: 410-P: Steckernetzteil 6V= / 0,3A

Ja, genau, die mit dem externen Netzteil hat: 6VDC / 300mA 🙂 !

Das hatte ich hier auch schon mal vor einiger Zeit (samt Bildern) im AA-Forum gepostet: https://forums.atariage.com/topic/98341-whats-the-latest-atari-related-things-youve-bought-on-ebay/page/211/#comment-5076329

Gtx., andY

JoSch schrieb:

andymanone schrieb:

Sleeπ schrieb: Für den https://abbuc.de/mitglieder/hardware-ressort/hardwarekatalog/atari-410/ habe ich damals diese Angaben gefunden:

410: Eingebautes Netzteil 410-A: 410-P: Steckernetzteil 6V= / 0,3A

Ja, genau, die mit dem externen Netzteil hat: 6VDC / 300mA 🙂 !

Das hatte ich hier auch schon mal vor einiger Zeit (samt Bildern) im AA-Forum gepostet: https://forums.atariage.com/topic/98341-whats-the-latest-atari-related-things-youve-bought-on-ebay/page/211/#comment-5076329

Gtx., andY

Und was fällt denn dann bei Deinem 220V 410er am Trafo an Spannung an?

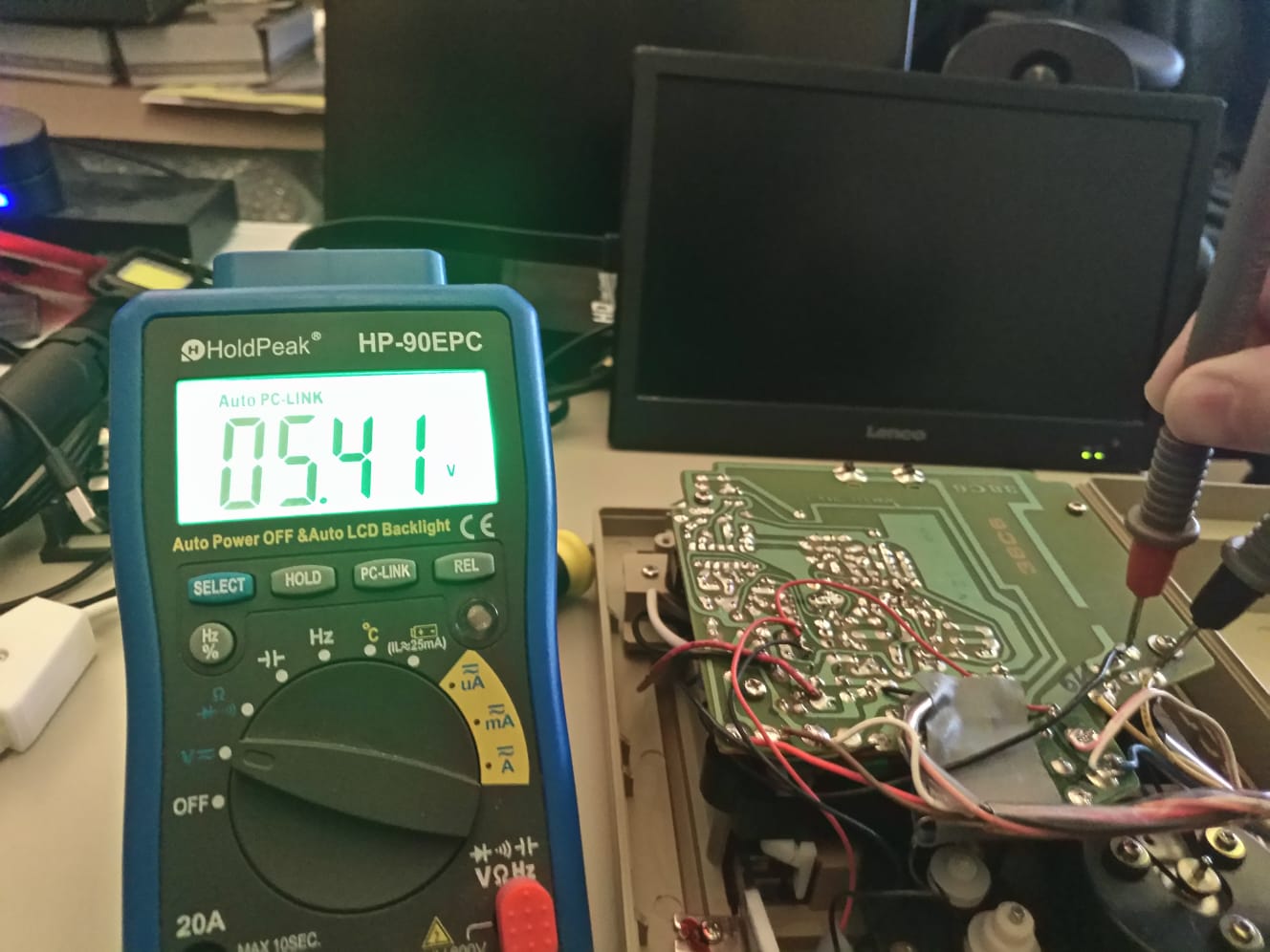

Na eben 6 Volt, bzw., ganz genau nochmal gemessen: 5,41VDC, siehe Foto.

PS: Falls du den AC Ausgang direkt am Trafo meinst: dort kommen 2x 6VAC (also 12 VAC mit Mittelabgriff) raus .

Gtx., andY

. Hi JoSch,

wie versprochen, habe ich nochmal nachgeschaut und kann dir wie folgt, anbieten (siehe auch Bilder weiter unten):

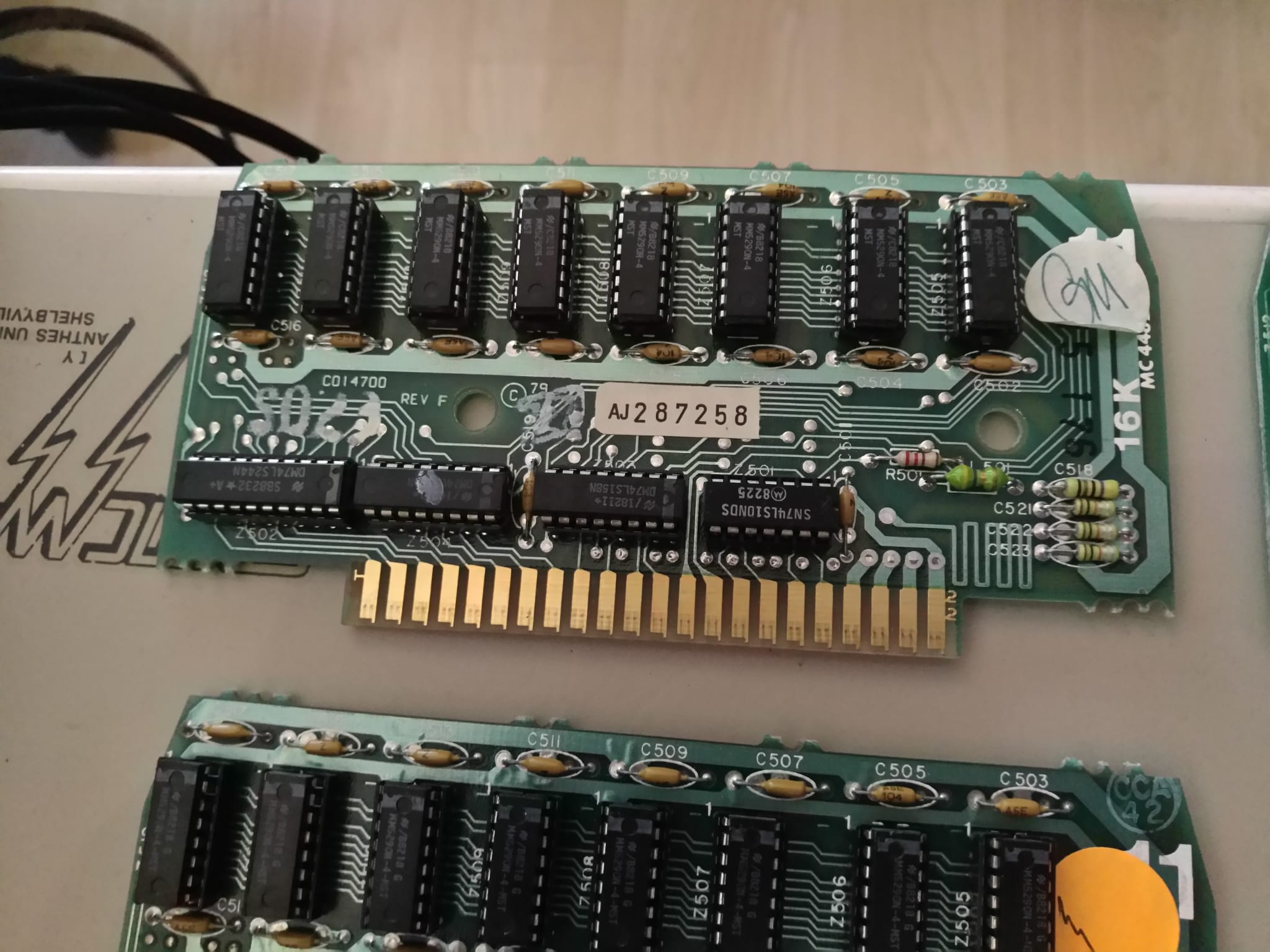

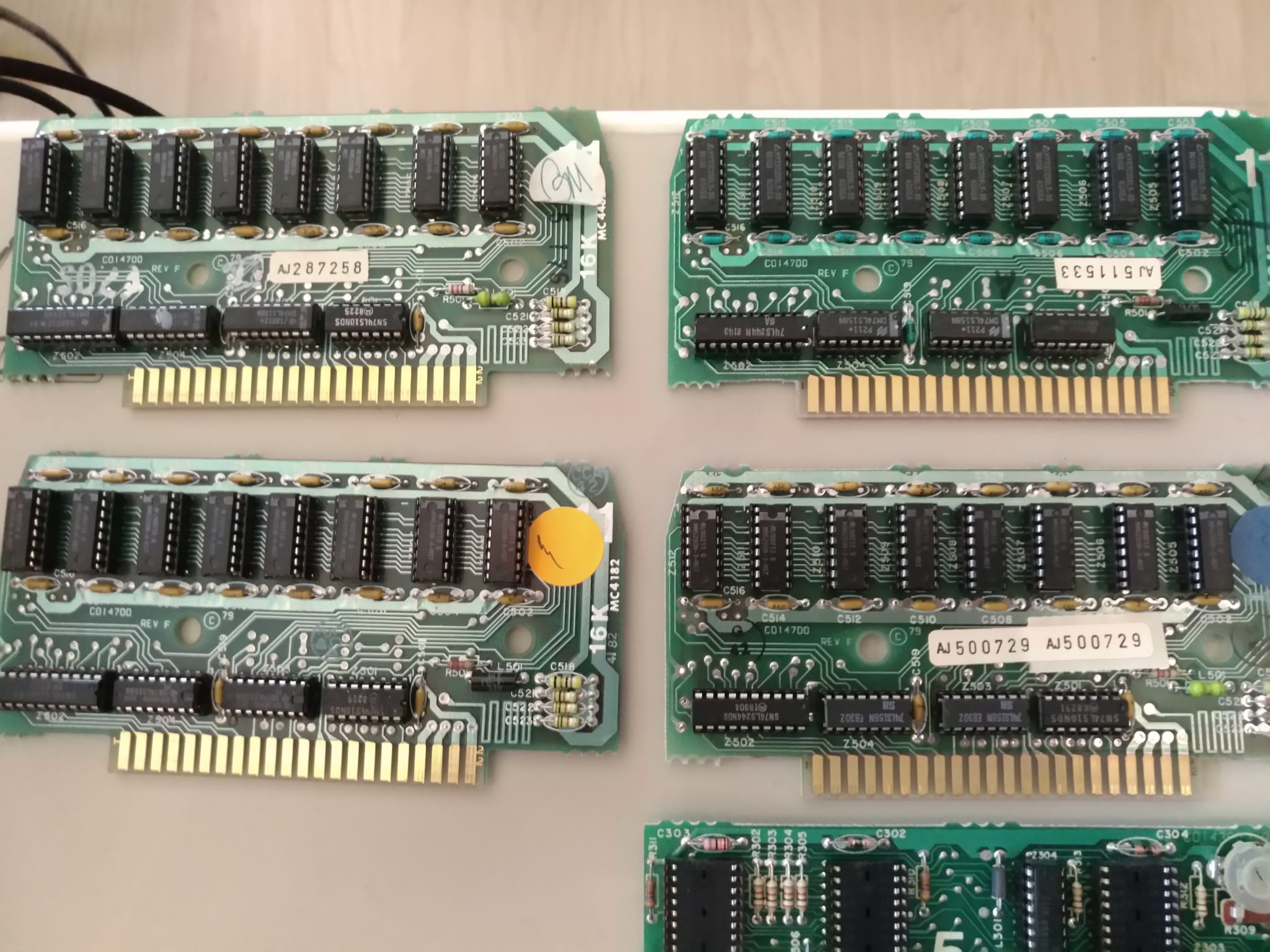

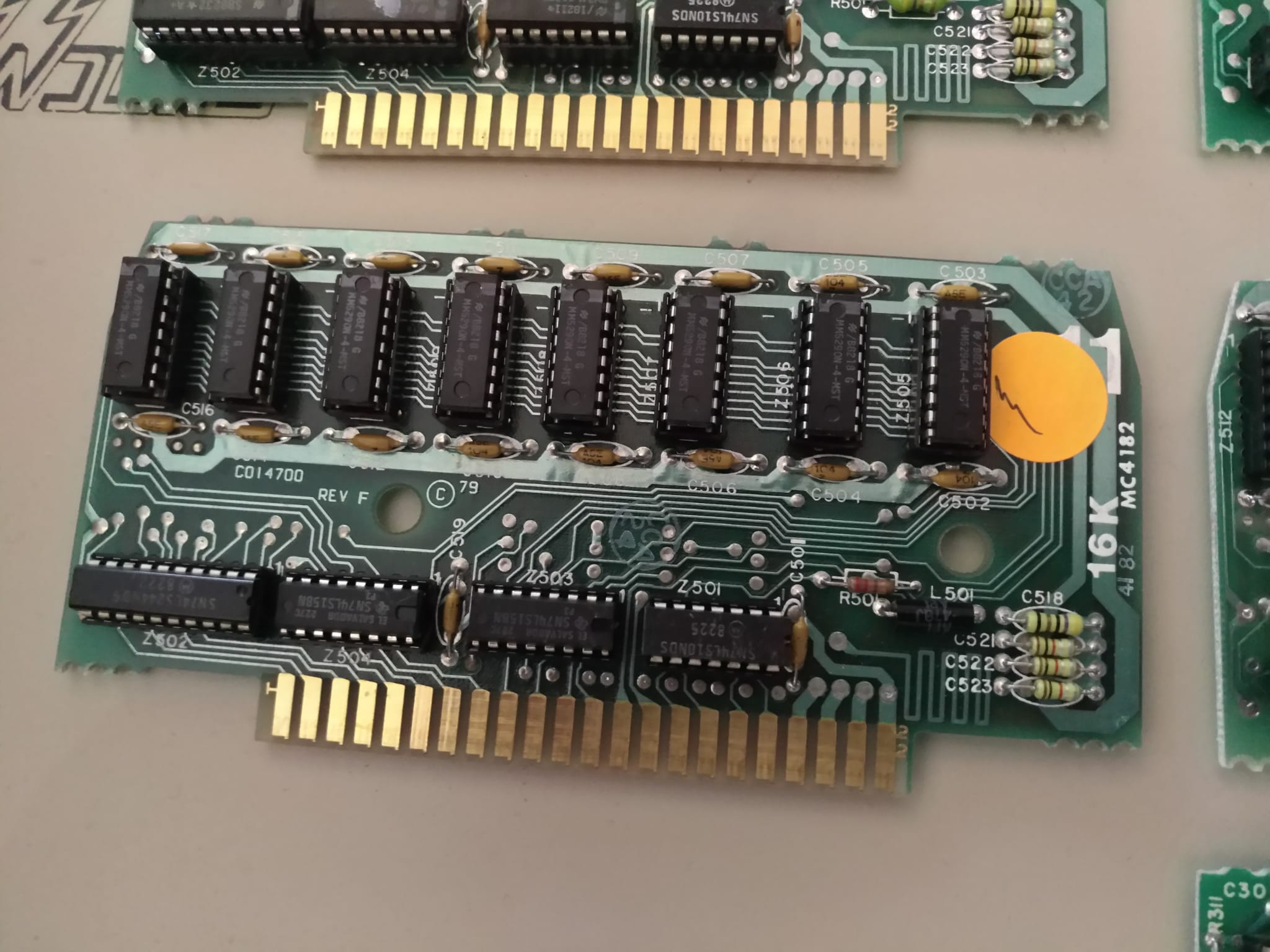

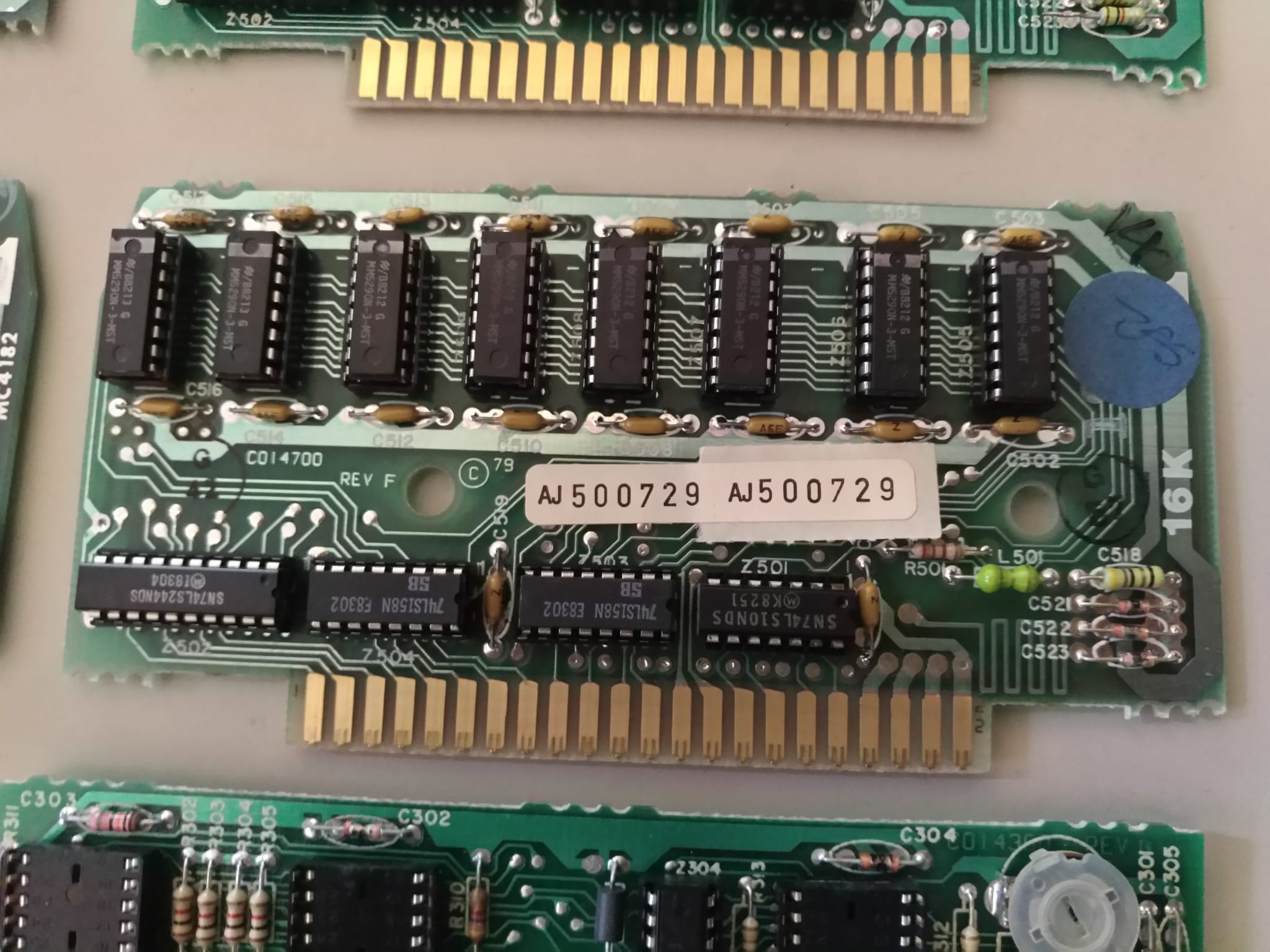

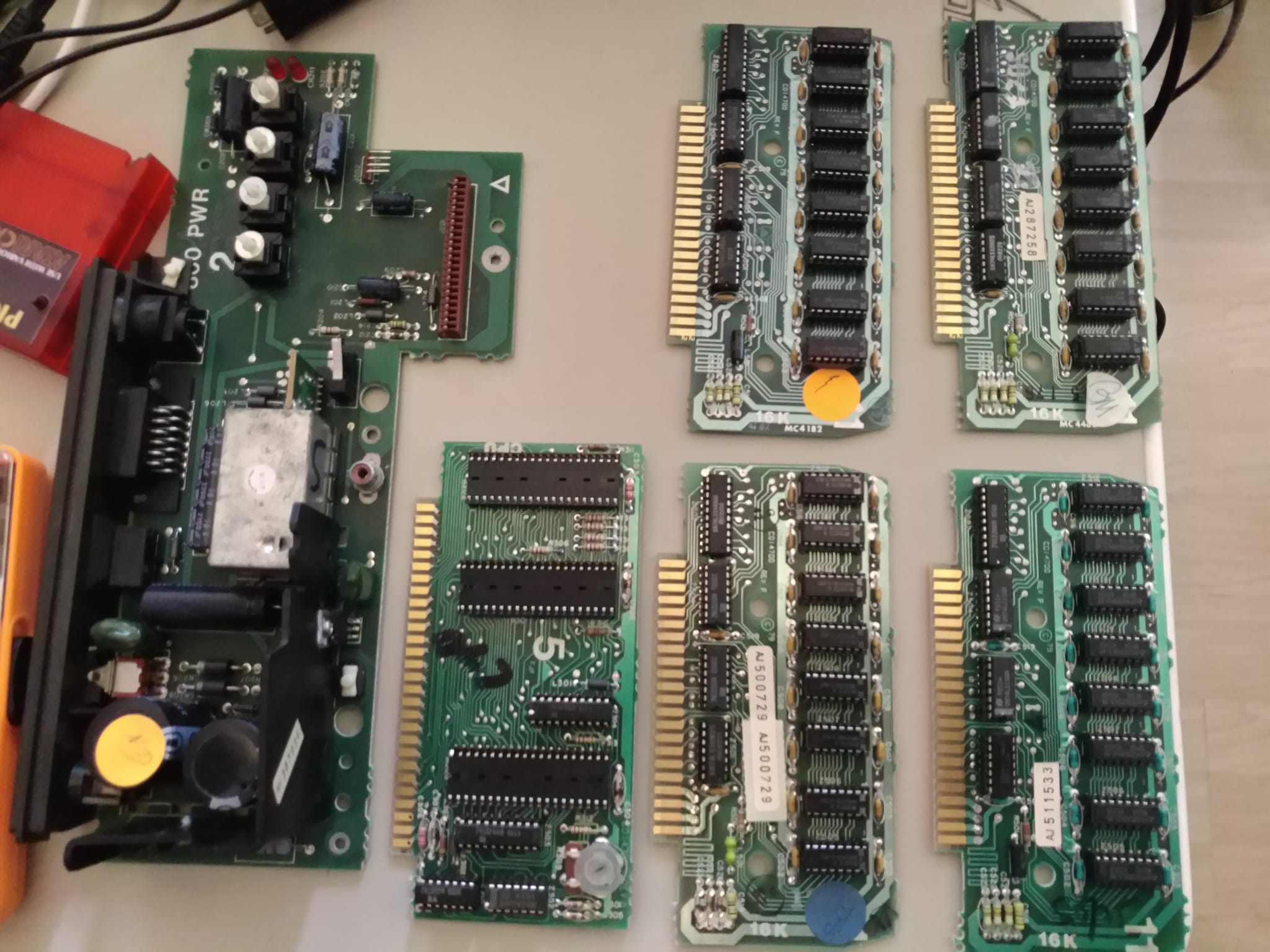

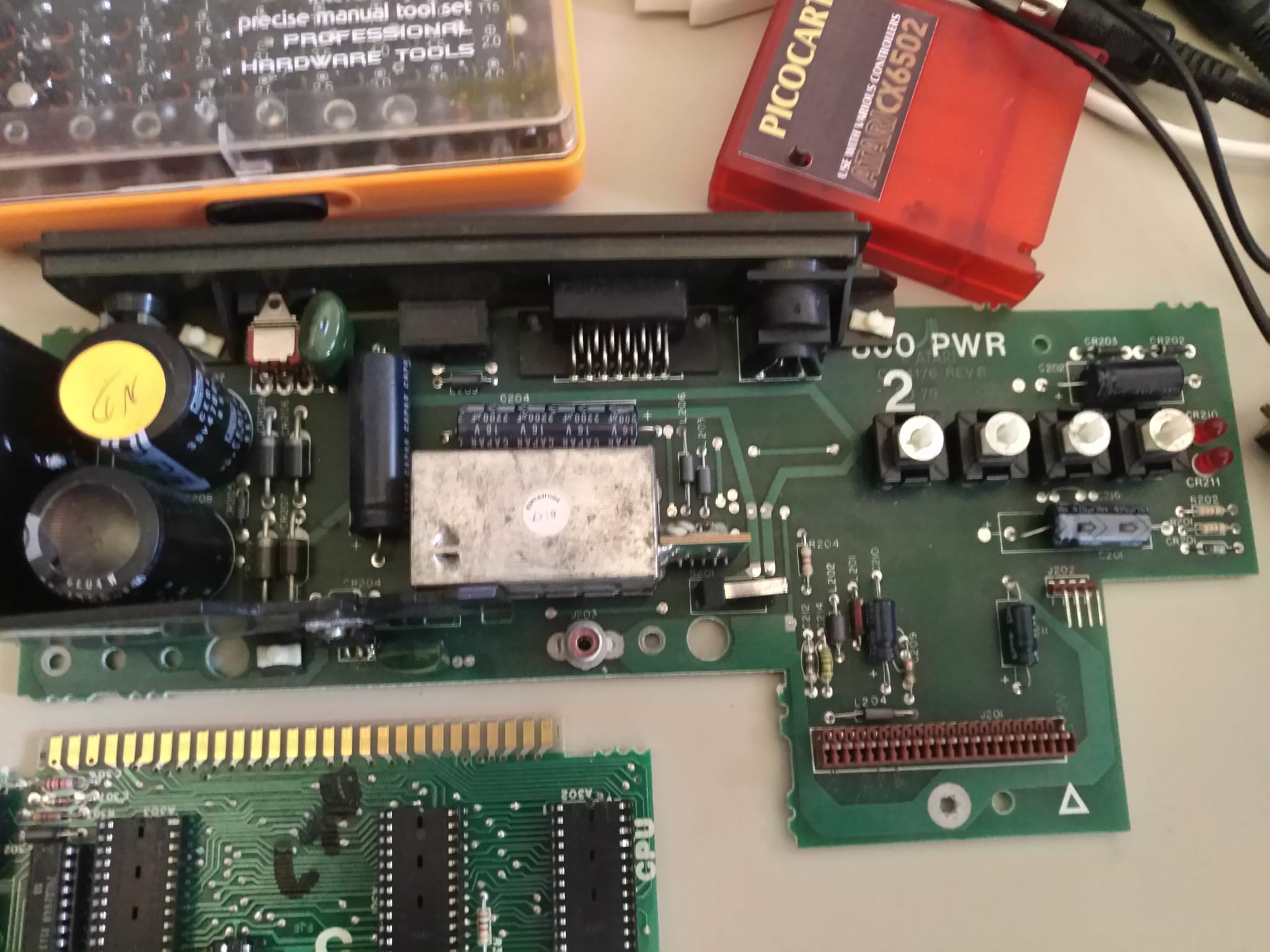

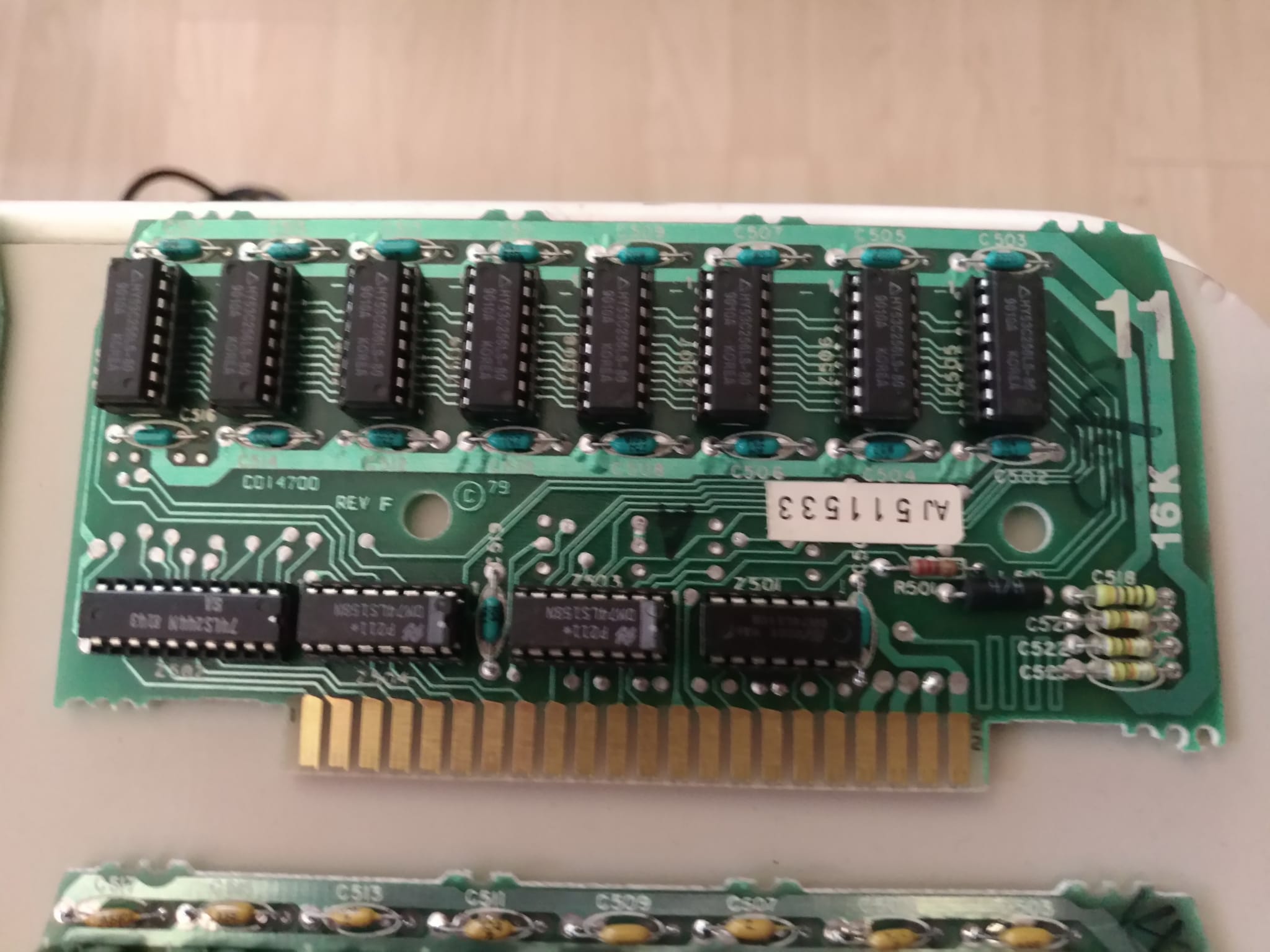

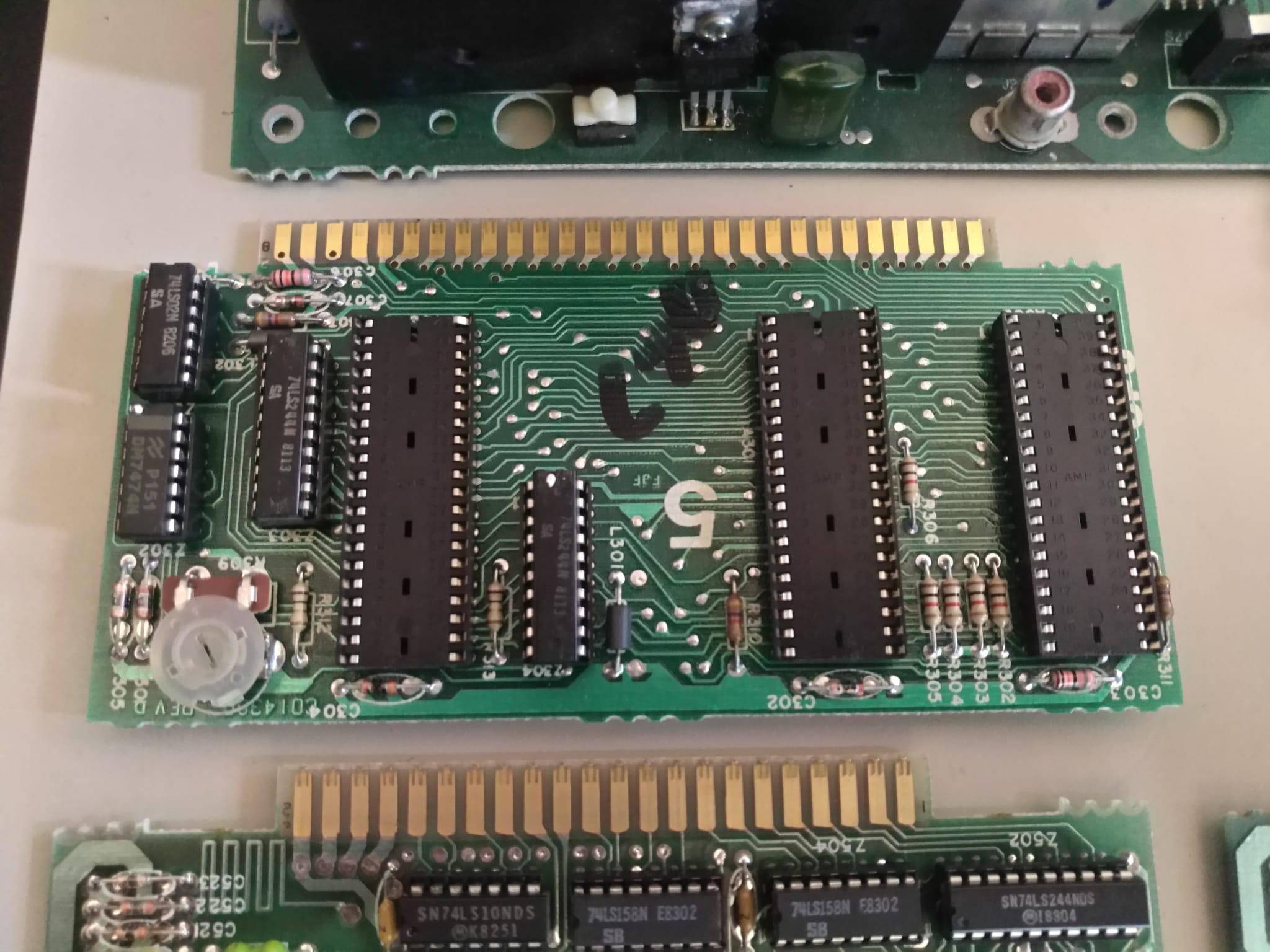

1x NTSC CPU Board (Ohne CPU & Custom Chips) 4x 16KB Memory-Module 1x Power-Modul Board für ATARI 800

Alle Boards sollten soweit funktionsfähig sein (waren sie jedenfalls beim Ausbau).

Gtx., andY

JoSch schrieb: Du hattest auch von einem Incognito gesprochen. Hast du das noch? Wegen dem Rest melde ich nochmal bei Dir.

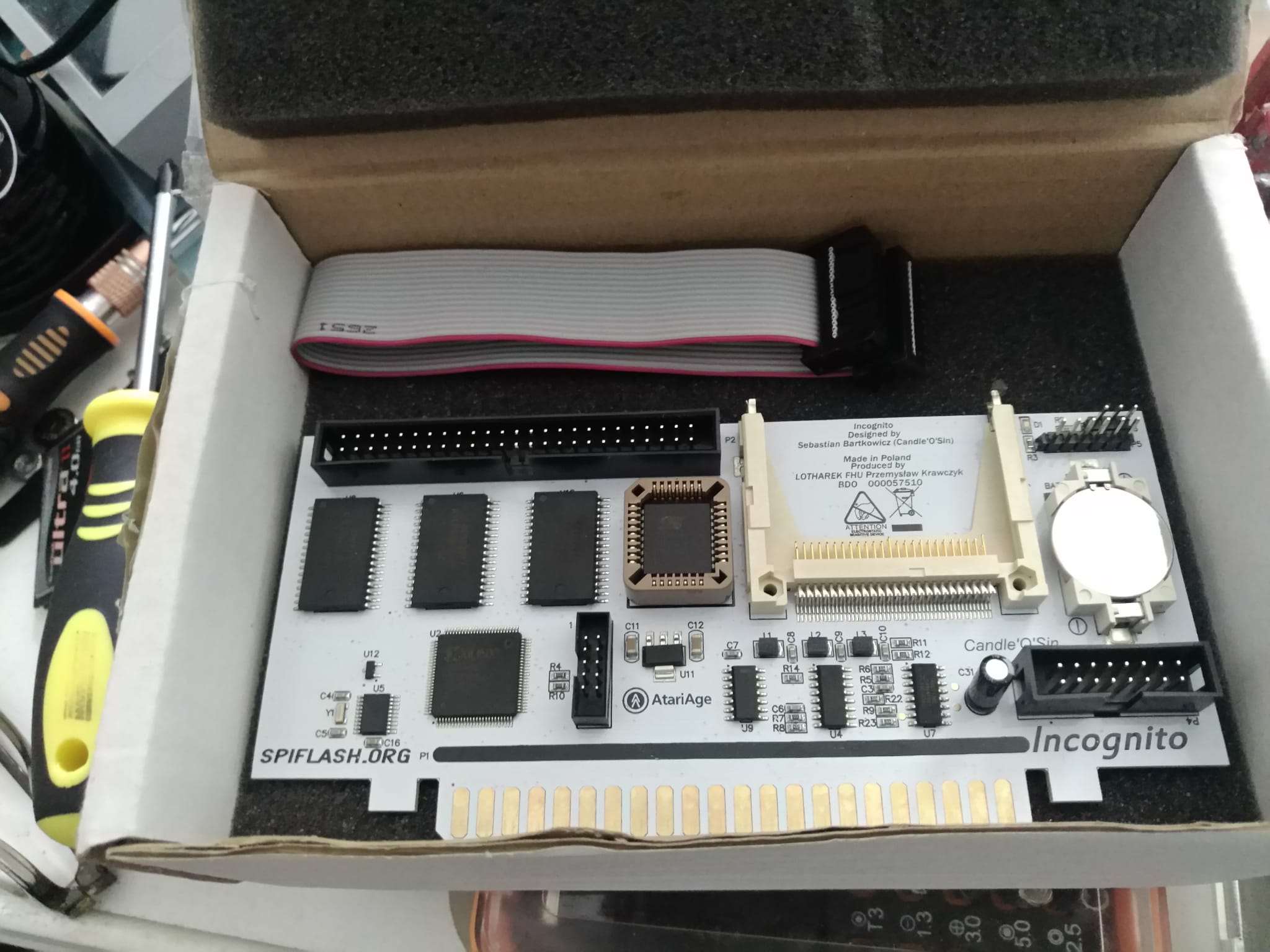

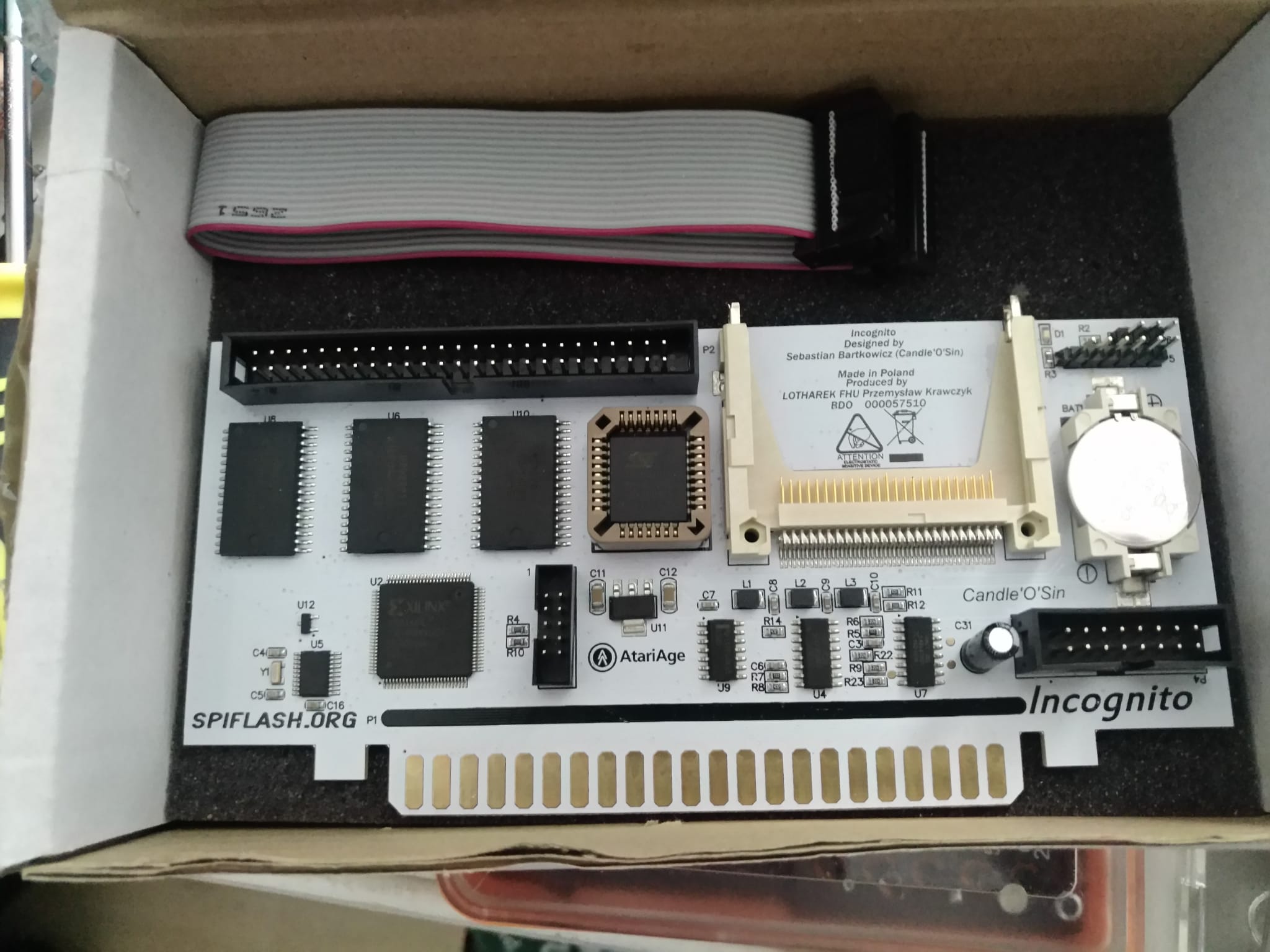

Ja, die Incognito 800 habe ich auch noch. Ist noch original verpackt und nagelneu.

Siehe:

Gtx., andY
